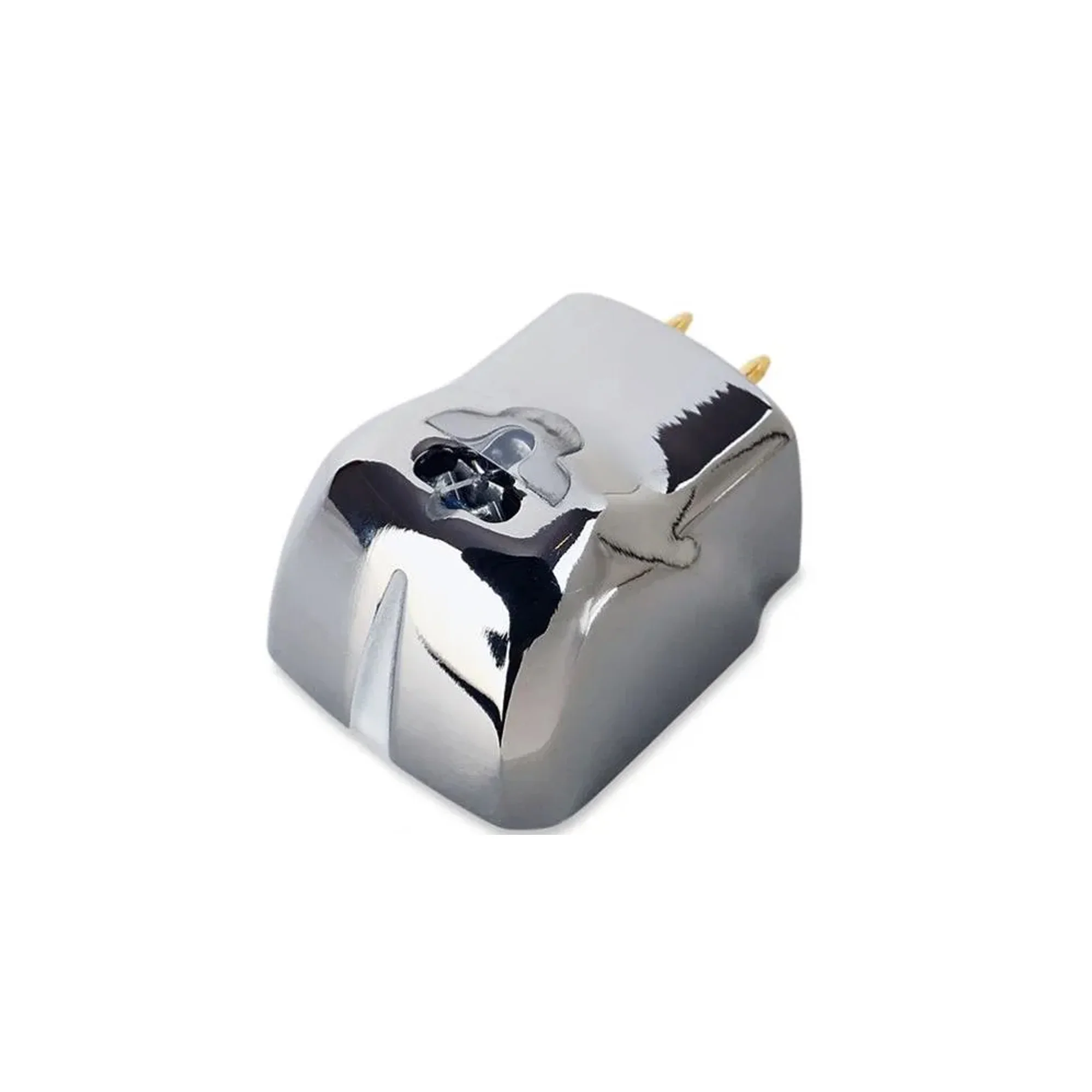

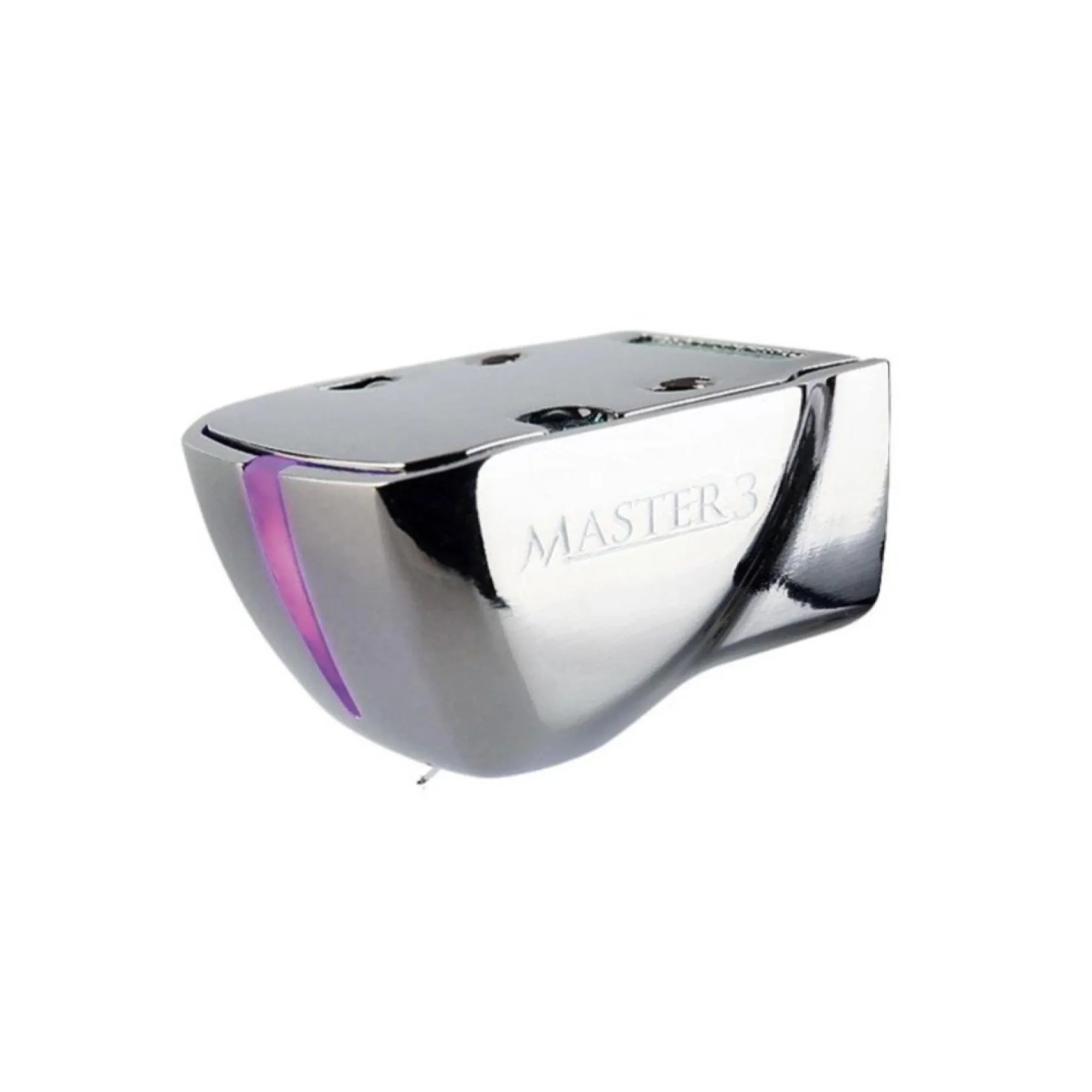

Оптический звукосниматель усовершенствованной конструкции с повышенным уровнем выхода (до 70 мВ) и улучшенными показателями разделения каналов и отношения сигнал-шум . Это достигнуто за счет раздельных оптопар «светодиод-фотосенсор» в каждом канале. Масса оптической заслонки новой формы из бериллия чистоты 99.99% уменьшена на 50% (до 0.74 мг). Иглодержатель прямоугольного сечения выполнен из алмаза, алмазная игла имеет заточку Micro Ridge (многогранная). Крепление иглодержателя – из нержавеющей стали. Алюминиевый корпус по сравнению с предыдущей моделью отличается утолщенными в 1.6 раз стенками, а его форма оптимизирована с точки зрения максимальной жесткости. Внутренние выводы сигнала головки выполнены проводами, толщина которых в 1,6 раз больше, чем в моделях предыдущего поколения, что также способствует получить более качественный сигнал на выходе.
Сопутствующий корректор DS Master 3 отличается массивными печатными платами со специальной технологией контактов с подключаемыми к ним проводами. Схема выполнена по принципу двойного моно, избыточно мощный блок питания включает три сетевых трансформатора. Корректор оснащен балансными выходными разъемами наряду с небалансными, что значительно облегчает его интеграцию в любую аудио систему. Частота среза низких частот рокот-фильтра может выбираться пользователем (7 различных вариантов). Корректор, собирается вручную в Японии, его печатные платы также японского производства.
Основное отличие оптической головки DS Master 3 от MM, MC и MI состоит в том, что в ее конструкции полностью отсутствует что-либо связанное с электромагнитной индукцией: магниты, катушки или заслонки из мю-металла. Колебания иглы в канавке пластинки через иглодержатель передаются на несложное устройство, частично перекрывающее лазерный луч, падающий на фоточувствительный элемент. Таким образом происходит модуляция потока лазерного луча, создающая ток сигнала. Масса подвижной системы подобного рода во много раз меньше, чем у головок с подвижными катушками и индукционными заслонками, использующими эффект электромагнитной индукции (закон Фарадея), не говоря уже о подвижных магнитах, вследствие чего данная система обладает гораздо меньшей инертностью, а также в ней полностью отсутствует «магнитное трение» (самоиндукция, или правило Ленца).
Важное свойство головки DS Master 3 следующее: если ток сигнала любых других головок, будь то MM, MC или MI, пропорционален мгновенной скорости подвижного элемента, то в оптической системе ток сигнала пропорционален исключительно амплитуде отклонений заслонки от точки покоя. Поэтому оптическая головка способна воспроизводить сигналы начиная с нулевой частоты, т.е. постоянный ток, и по этой причине она имеет неоспоримые преимущества в области низкого баса (20 Гц и выше). Правда, это преимущество используется лишь отчасти, поскольку виниловые диски так или иначе имеют спад в 6 дБ/окт. начиная с частоты 50 Гц и ниже, что обусловлено конструктивными особенностями станков, нарезающих матрицы. Спад 6 дБ/окт. ниже 35 Гц реализован в специализированном корректоре для DS Master 3 и играет роль регулируемого рокот-фильтра.
В ВЧ-области DS Master 3 также заметно лидирует, поскольку масса ее подвижной системы ничтожно мала. Кроме этого, в связи с практически полным отсутствием местных резонансов ее частотная характеристика в пределах всего звукового диапазона исключительно линейна. Поэтому в полностью аналоговой системе с головкой DS Master 3 конечный результат определяется уровнем качества винилового проигрывателя и тонарма, обладающего собственными резонансами, но уже не головкой.
Звукосниматель DS Master 3 подключается к специализированному корректору, который осуществляет необходимую частотную коррекцию, отличную от таковой в случае индукционных головок, уровень выходного сигнала которых прямо пропорционален мгновенной скорости колебаний подвижной системы, т.е. растет с ростом частоты. Выходной уровень оптической головки пропорционален только амплитуде колебаний и от частоты не зависит. Корректор DS Master 1 попутно усиливает сигнала. Он также обладает фильтром инфразвуковых частот (рокот-фильтром), сигнал с которого подается на отдельный стерео выход. Данный прибор не является традиционным фонокорректором RIAA, который в данном случае не нужен, а сигнал с корректора DS Master 3 можно подавать сразу на вход линейного предварительного усилителя либо интегрального усилителя мощности.
Комплектация:
- головка звукоснимателя;
- документация.
