Являясь премиальной моделью поколения Z-серии, L-509Z вышел за рамки концепции традиционного интегрированного усилителя. В предусилителе и усилителе мощности впервые одновременно используется наш механизм обратной связи с усилением нового поколения “LIFES”. Регулятор громкости поддерживается нашей новой системой аттенюаторов “LECUA-EX”, которая подавляет ухудшение качества звука и обеспечивает более точное управление.
Подавая на конечную ступень усилителя только неискаженный сигнал, фирменная схема усиления LUXMAN “ODNF” обеспечивает превосходные статические характеристики и естественное качество звука, как если бы это была система “без обратной связи”. При разработке флагманского стереоусилителя мощности M-10X, выпущенного в 2021 году, были сохранены разработанные в нем технические концепции, а конфигурация схемы, которая стала очень сложной за годы усовершенствований, была полностью переработана для реализации изысканного, высококачественного звучания “LIFES” и определяет концепцию механизма обратной связи усиления для устройств Luxman.

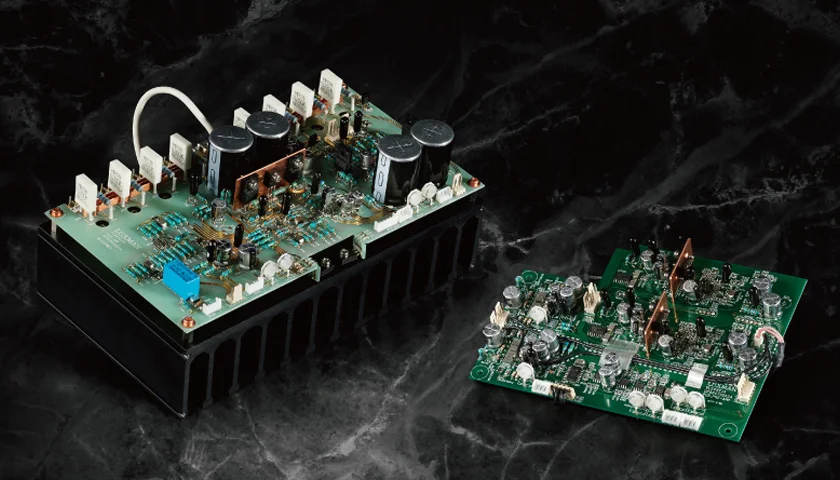

Раздельные блоки предусиления и оконечника
L-509Z оснащен независимыми модулями питания, работающими одновременно в каждой из его полностью отдельных секций предварительного усиления и питания. L-509Z - это предварительный усилитель, который соответствует концепции “разделения на одном корпусе”, которая объединяет качественные отдельные блоки в одном элегантном корпусе и обеспечивает повышенный уровень музыкальности и беспрецедентную детализацию по сравнению с другими схемами усиления. В выходном блоке используются трехкаскадные биполярные транзисторы Дарлингтона на четырехпараллельной схеме push-pull, что обеспечивает выдающуюся выходную мощность и почти идеальную линейность мощности, сравнимую с автономным усилителем мощности, развивая мощность 120 Вт + 120 Вт при 8 Ом и 220 Вт + 220 Вт при 4 Ом. В результате получается потрясающее качество звука и обилие энергии.
Для аудиоусилителей важна удобная на ощупь функция регулировки громкости. Чтобы обеспечить подачу на усилитель мощности с фиксированным коэффициентом усиления музыкального сигнала на уровне, приемлемом для прослушивания, требуется точное управление для плавного снижения напряжения при сохранении качества входного сигнала. Система аттенюаторов LECUA, разработанная LUXMAN, представляет собой систему аттенюаторов с электронным управлением, которая независимо переключается с помощью серии высококачественных резисторов с фиксированным значением для каждого канала, которая сводит к минимуму воздействие внешних вибраций и изменения качества звука во всем рабочем диапазоне.

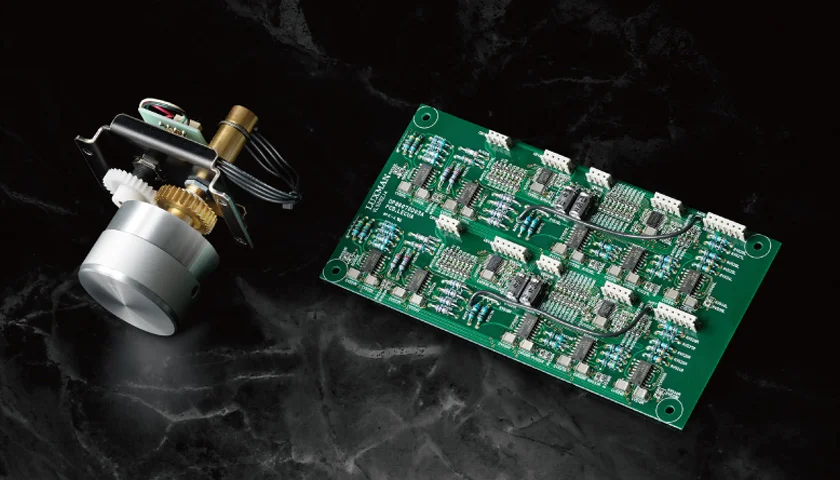

Модель L-509Z сочетает в себе высокоточный поворотный энкодер с недавно разработанным утяжеленным поворотным механизмом “LECUA-EX”, который обеспечивает еще большую надежность и естественное ощущение высокого качества работы. 88 точных шагов в диапазоне от 0 до 87 дБ, а также настройка ускорения скорости вращения регулятора громкости и длительное нажатие кнопки дистанционного управления обеспечивают комфортную и тщательную регулировку громкости с минимальным ухудшением качества звука.
Электропитание

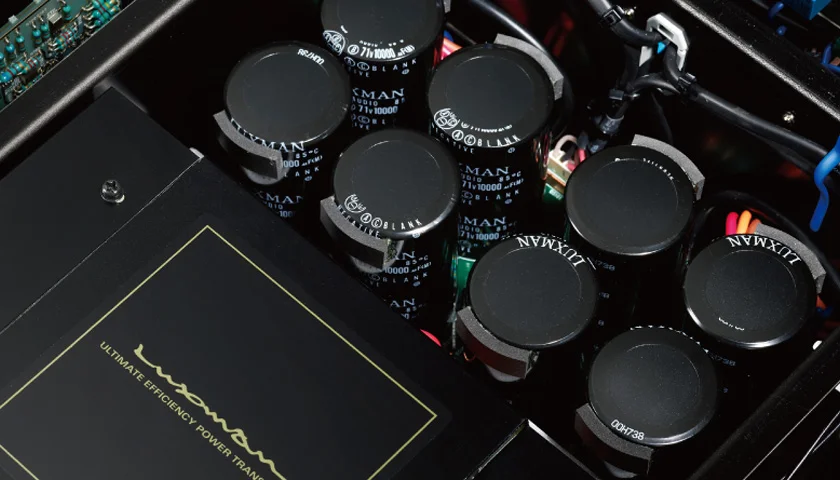

L-509Z оснащен традиционной высокостабильной схемой питания LUXMAN, оснащенной специально изготовленным высокорегулируемым трансформатором El мощностью 600 ВА и недавно разработанными фильтрующими конденсаторами большой емкости (10 000 мкФ × 8).
Встроенная высококачественная схема фоноэквалайзера, поддерживающая как ММ, так и MC-картриджи, оснащена новым двухступенчатым переключателем усиления для выбора между высокими и низкими настройками MC, что позволяет использовать более широкий спектр MC-картриджей, улучшая качество воспроизведения винила как с точки зрения работы, так и с точки зрения качества звука. На передней панели появилась кнопка отключения звука. В дополнение к басам и высоким частотам был добавлен новый регулятор средних частот, который эффективно работает в диапазоне частот вокала и ведущих инструментов. Баланс низких частот, прямая линия, громкость и другие функции также всегда под рукой.
В качестве основного тракта передачи аудиосигнала используются печатные платы с защитным покрытием, что устраняет негативное воздействие пленки покрытия, которая может отрицательно сказаться на качестве звука. Особое внимание было уделено каждой детали, такой как конструкция beeline, которая настраивает схемы таким образом, чтобы они проходили по максимально короткому маршруту, и схема подключения без углов для бесперебойной передачи сигнала.
Большие реле громкоговорителей с низким сопротивлением подключены параллельно для передачи движущей силы от мощного источника питания и выходной схемы. Внутренний кабель сверхтолщиной 3,5 мм2 напрямую подсоединен к разъемам динамиков, что обеспечивает передачу с низким сопротивлением и коэффициент демпфирования 330 (метод ввода тока).
Верхняя панель изготовлена из алюминия с изысканной отделкой. Большие вентиляционные отверстия тщательно обработаны одно за другим для обеспечения эффективного отвода тепла. Устройство поддерживается четырьмя большими изоляционными ножками из чугуна, перепад плотности которых защищает основной корпус от нежелательных внешних вибраций.
Стрелочные индикаторы

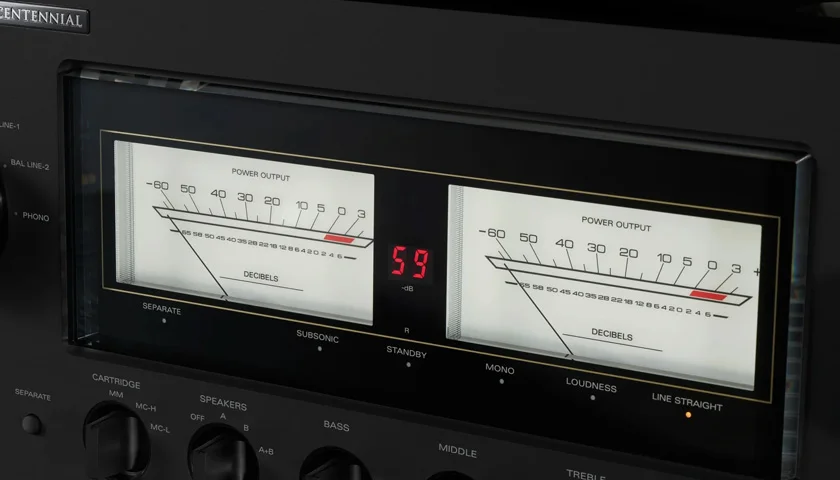

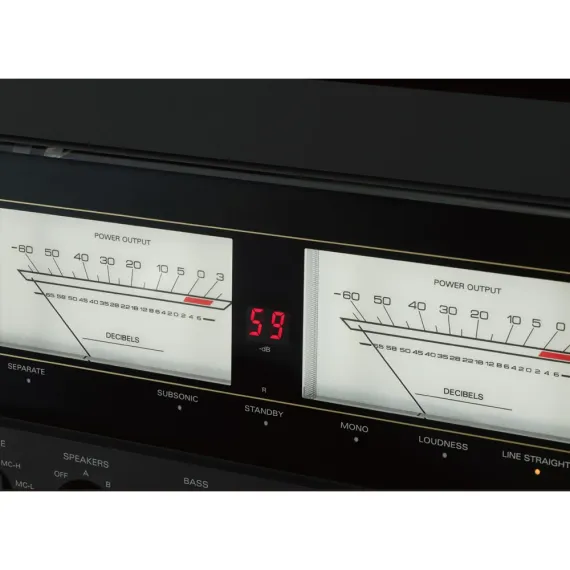

Аналоговые VU-измерители с игольчатым механизмом - это традиционное дизайнерское решение, с гордостью характеризующее твердотельные интегральные усилители LUXMAN. L-509Z оснащен двумя большими измерительными приборами с яркой подсветкой светодиодами и чувствительными характеристиками отклика. Новый 7-сегментный светодиодный дисплей, расположенный между левым и правым уровнемерами, отображает текущую величину ослабления и хорошо виден с места прослушивания.
В дополнение к стандартному разъему диаметром 6,3 мм для удобства использования наушников был добавлен разъем диаметром 4,4 мм с независимым левым и правым заземлением. Использование наушников, оснащенных сбалансированным кабелем, улучшает разделение и локализацию звуковых сигналов, окружая слушателя великолепным трехмерным звуком.

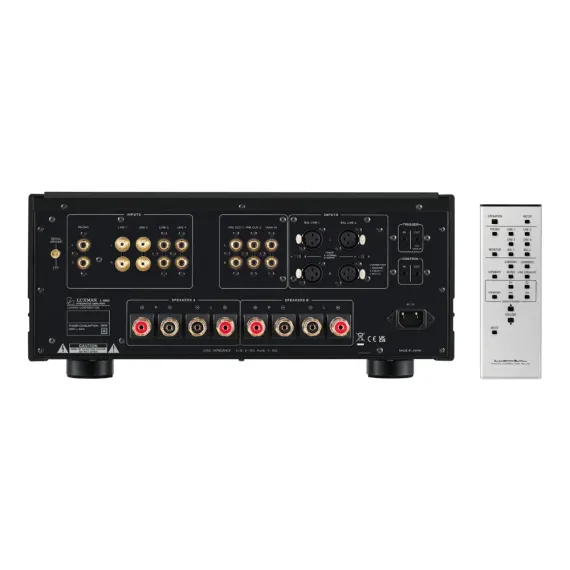

Для подключения к линиям 1 и 2 используются оригинальные высокочастотные разъемы RCA. Для расширения системы предусмотрены отдельные входы и выходы с двумя предварительными выходами. Два больших выходных разъема для динамиков с независимым включением/ выключением обеспечивают двухпроводное подключение. Солидный эргономичный пульт дистанционного управления из алюминиевого сплава также позволяет управлять совместимыми проигрывателями компакт-дисков LUXMAN, выпущенными после 1996 года.
Комплектация:
- усилитель;
- пульт ду;
- кабель питания;
- документация.
