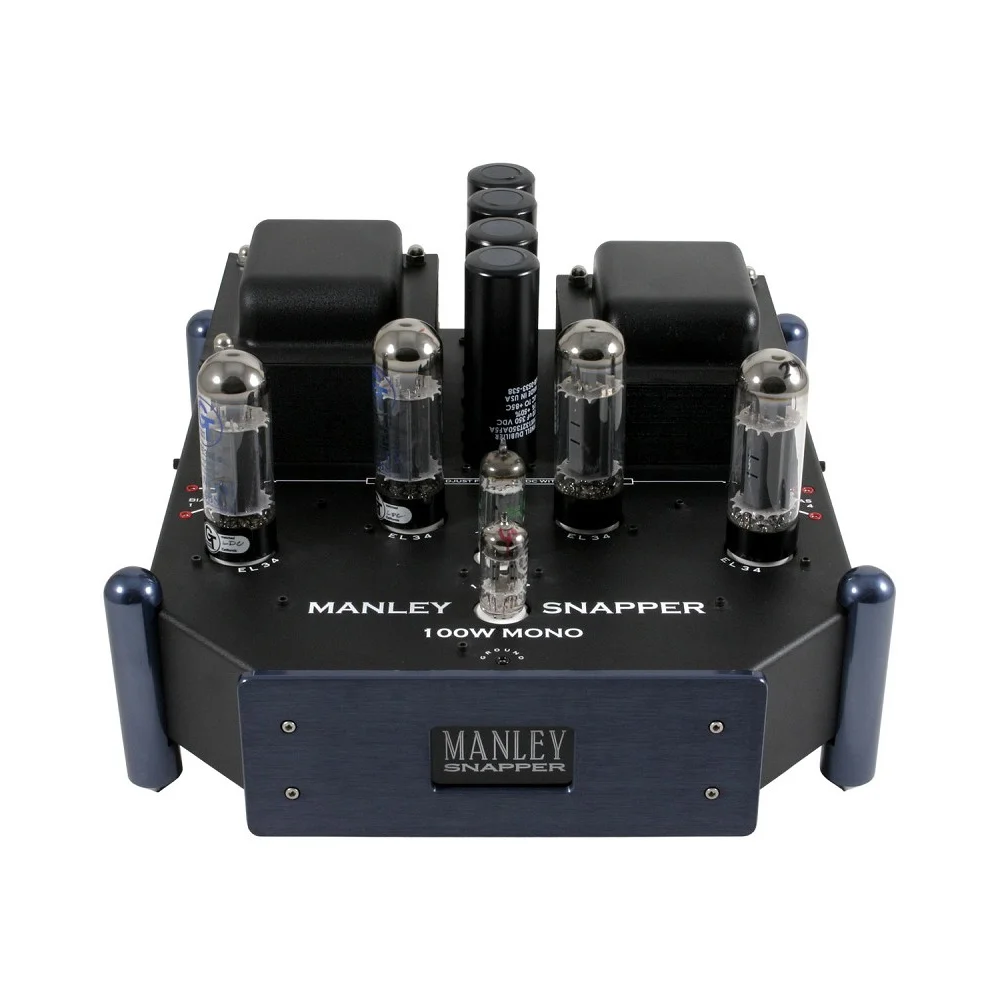

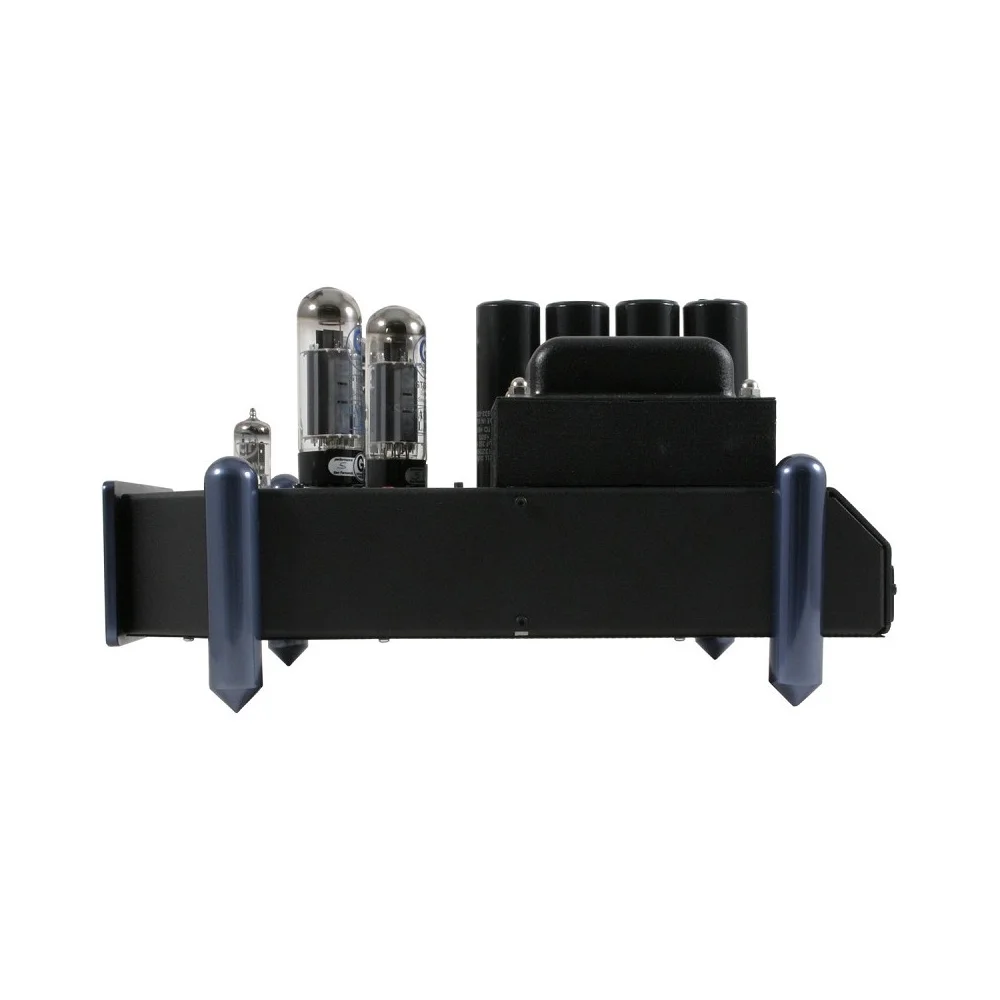

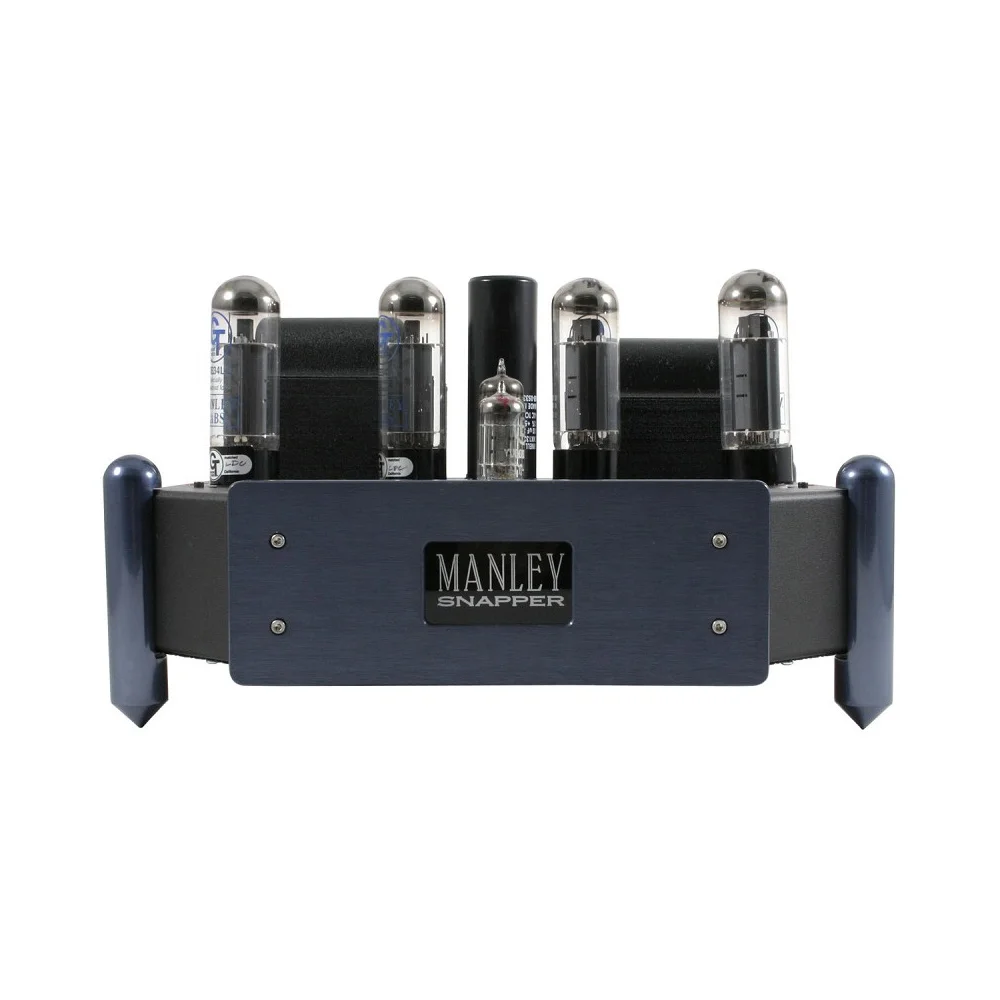

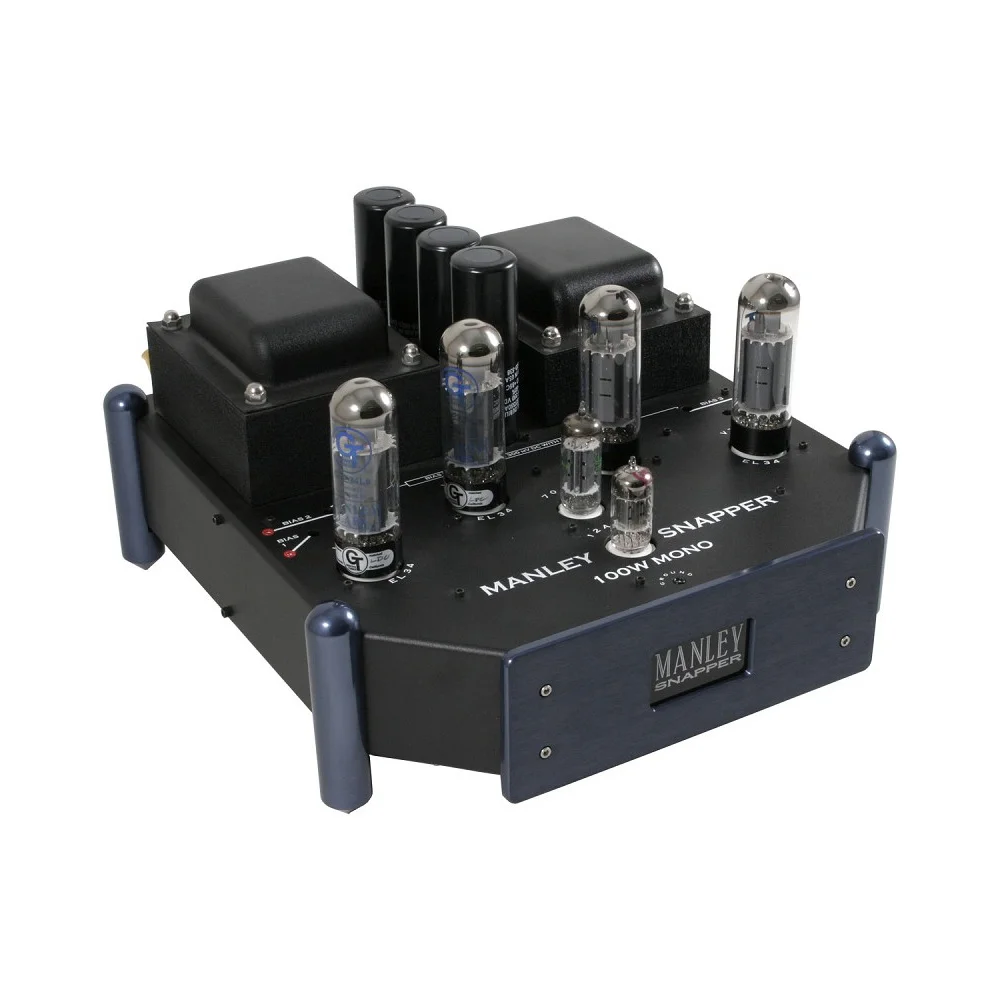

Сконструированные ведущим инженером Manley Labs Митчем Марголисом усилители-моноблоки Snapper отличается полностью дифференциальной схемой, включая входной (12AT7) и предоконечный (7044) каскады. Благодаря наличию входных разъемов XLR возможна реализация полностью балансного подключения, если предусилитель также обладает балансными выходами.
При этом не требуется никаких дополнительных юстировок. Дифференциальная схема делает усилитель нечувствительным к колебаниям анодного питания. Огромная энергия (180 Дж), запасаемая в конденсаторах фильтра питания, значительно снижает влияние нагрузки на выходной каскад. Последний выполнен на лампах EL-34 в частично триодном (ультралинейном) режиме, который также менее зависим от колебаний нагрузки, чем чистый пентод.
Ценность самобалансирующейся схемы еще и в том, что небалансными входами RCA можно использоваться с не менее впечатляющими результатами. Смещение ламп выходного каскада регулируется подстроечными резисторами, расположенными, как и контрольные гнезда, на верхней деке. Акустические разъемы – WBT повышенной надежности.
Результатом более чем трехмесячных экспериментов с прототипом стало появление трансформатора совершенно новой конструкции – это очень сложное устройство, обмотки которого состоят из 19 секций. Snapper способен выдавать 100 Вт мощности на частоте 10 Гц в течение неограниченного времени, а в частотном диапазоне 15 кГц - 40 кГц полная выходная мощность возрастает до 110 Вт.
Усилитель обладает прекрасными импульсной и фазочастотной характеристиками.
Особенности:
- выходная мощность 100 Вт в ультралинейном режиме выходного каскада;
- комплект ламп: 4 х EL34GT (выходные), 1 х 12AT7EH (входная), 1 х 7044 (драйвер);
- балансный тракт от входа до выхода;

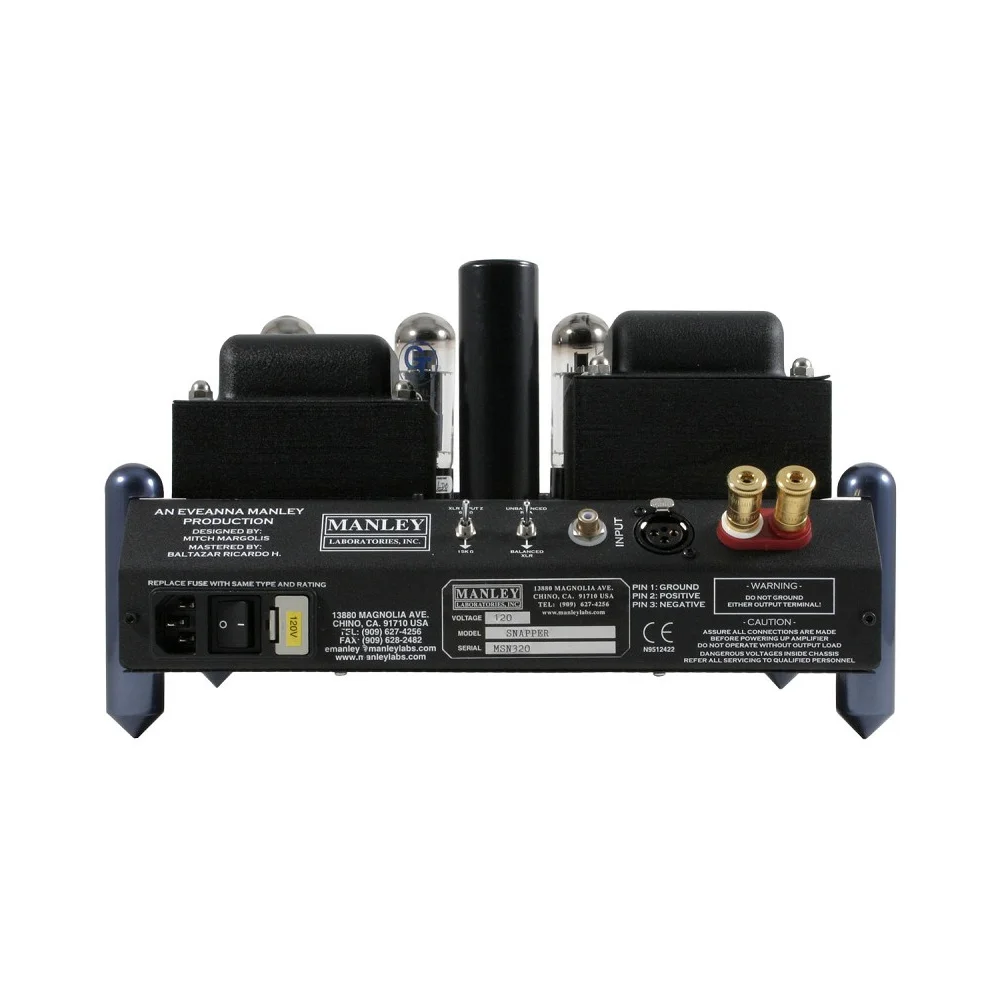

- переключаемые небалансные RCA и балансные XLR входы;
- широкополосная бестрансформаторная балансно-мостовая входная схема с переключаемым входным импедансом и изменяемой входной чувствительностью;
- свободное от шумов и пульсаций питание постоянным током накалов входных и предоконечных ламп;
- переключатель типа входа (RCA-XLR) допускается использовать также для оперативного отключения звука (Mute) при замене кабелей или проверке тока покоя оконечного каскада.
Комплектация:
- усилитель - 2 шт;
- кабель питания - 2 шт;
- документация.
