Разработка высокоскоростного сетевого коммутатора аудиофильского уровня имеет хорошие перспективы в сфере цифровой схемотехники. Система, способная поддерживать высокую скорость передачи данных, по своей природе обладает повышенным пределом стабильности. Это также означает, что ошибки синхронизации при использовании высокоскоростного оборудования происходят реже, чем при использовании низкоскоростного. Поэтому высокоскоростные устройства, работающие на низких скоростях, демонстрируют более высокую производительность по сравнению с низкоскоростными устройствами, передающими данные на той же скорости.
Matrix Audio SS-1 PRO – сетевой коммутатор. Разработан для систем с музыкальными стримерами. Специально разработан Matrix Audio для сценариев потоковой передачи аудио Hi-Fi. В отличие от традиционных сетевых коммутаторов, этот продукт тщательно спроектирован для удовлетворения требований аудиосистем Hi-Fi. Он включает в себя комплексные усовершенствования в своей системе питания, системе синхронизации, методах охлаждения и выборе компонентов, все из которых направлены на обеспечение передачи потокового аудио высокой четкости без потерь. Разработка сетевого коммутатора аудиокласса с более высокими скоростями исходит из перспективы проектирования цифровых схем. Система, способная поддерживать передачу сигнала с более высокой скоростью, изначально будет иметь более высокий предел стабильности. Это также означает, что ошибка синхронизации в высокоскоростном оборудовании относительно ниже по сравнению с низкоскоростным оборудованием. Поэтому высокоскоростные устройства, работающие на низких скоростях, демонстрируют превосходную производительность по сравнению с низкоскоростными устройствами, передающими данные с той же низкой скоростью.
2 входных порта 10 Гбит
Два порта SFP/SFP+ со скоростью соединения до 10 Гбит/с позволяют Matrix Audio SS-1 PRO устанавливать оптоволоконные или RJ45-модули в соответствии с вашими потребностями. Это позволяет одновременно подключать как сетевые устройства восходящего потока, так и цифровые аудиоплееры через порты SFP, достигая полной электрической изоляции между сетевыми устройствами и аудиооборудованием через оптоволоконные кабели. Это предотвращает передачу высокочастотного шума или помех от сетевых устройств через заземляющий провод в аудиооборудование.
Ethernet порты 2.5 Гбит

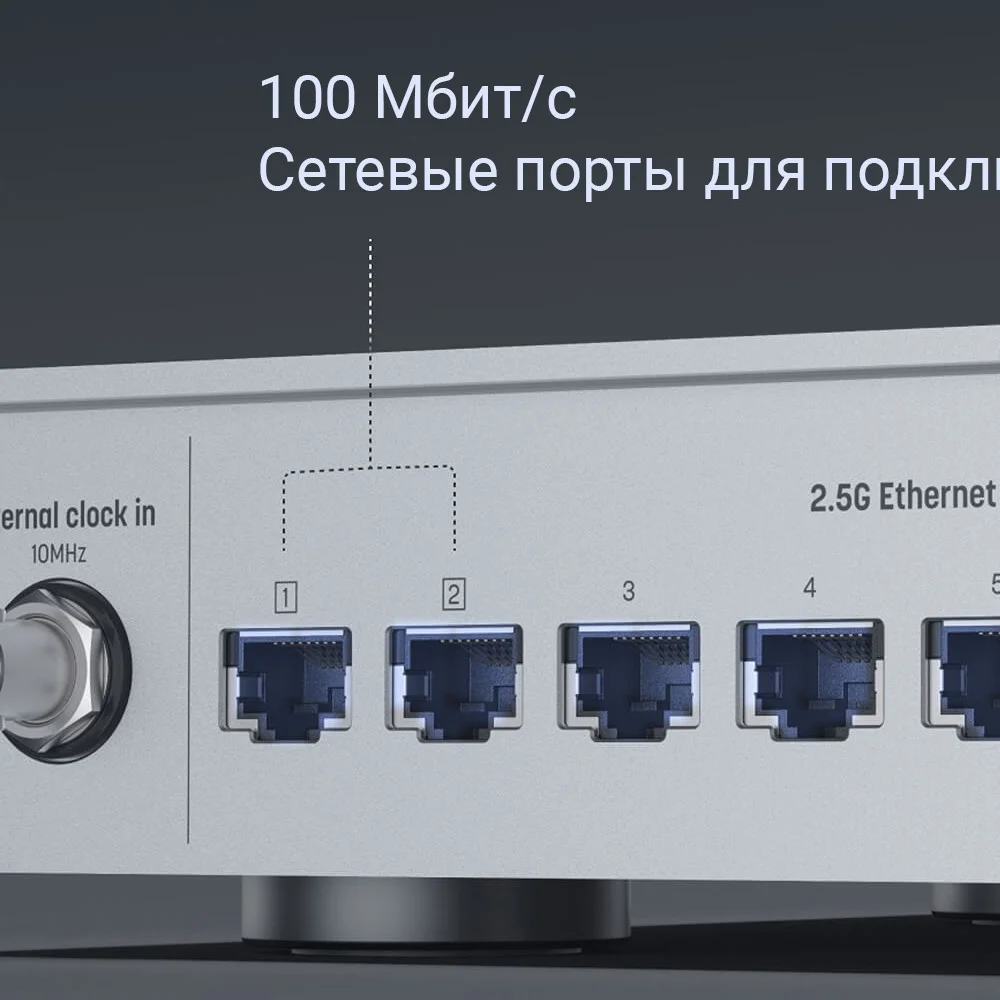

Matrix Audio SS-1 PRO не только имеет несколько портов Ethernet со скоростью до 2,5 Гбит/с, но и два низкоскоростных порта, работающих на скорости 100 Мбит/с. Скорость подключения аудиоустройств может быть снижена путем подключения к этим портам, чтобы уменьшить битовую ошибку, которая может возникнуть во время передачи данных. Эти порты спроектированы с независимыми разъемами. Более широкое расстояние между разъемами предотвращает скученность при использовании высококачественных кабелей. Кроме того, мы используем независимые трансформаторы Ethernet класса 10 Гбит/с и полностью экранированные разъемы Ethernet. Каждый трансформатор сигнала индивидуально экранирован металлическими оболочками, что повышает устойчивость к радиочастотным помехам. Система синхронизации имеет решающее значение для цифровых схем, и сетевые коммутаторы не являются исключением. Ее можно сравнить с серией высокоскоростных коммутаторов, которые должны работать с предельной точностью.
Вход внешнего генератора и синтезатор РЧ
Система синхронизации имеет решающее значение для цифровых схем, и сетевые коммутаторы не являются исключением. Ее можно сравнить с серией высокоскоростных коммутаторов, которые должны работать с предельной точностью. Внутри SS-1 Pro эта система состоит из фемтосекундных часов и высокоточного сверхнизкофазового шумового ВЧ-синтезатора. SS-1 Pro поддерживает два режима синхронизации: в режиме внутренней синхронизации внутренние фемтосекундные часы служат опорным сигналом для ВЧ-синтезатора, который затем генерирует высокостабильный сигнал синхронизации с низким фазовым шумом для основного контроллера. В режиме внешней синхронизации тактовый сигнал 10 МГц от внешнего тактового генератора выступает в качестве опорного сигнала для ВЧ-синтезатора. Затем DPLL выводит синхронизированный, высокостабильный сигнал синхронизации с низким фазовым шумом на основной контроллер. Светодиодные индикаторы состояния на портах Ethernet можно отключить, нажав кнопку настройки на задней панели, что гарантирует, что светодиодные индикаторы не будут мешать прослушиванию в темноте или при слабом освещении..
Линейный источник питания

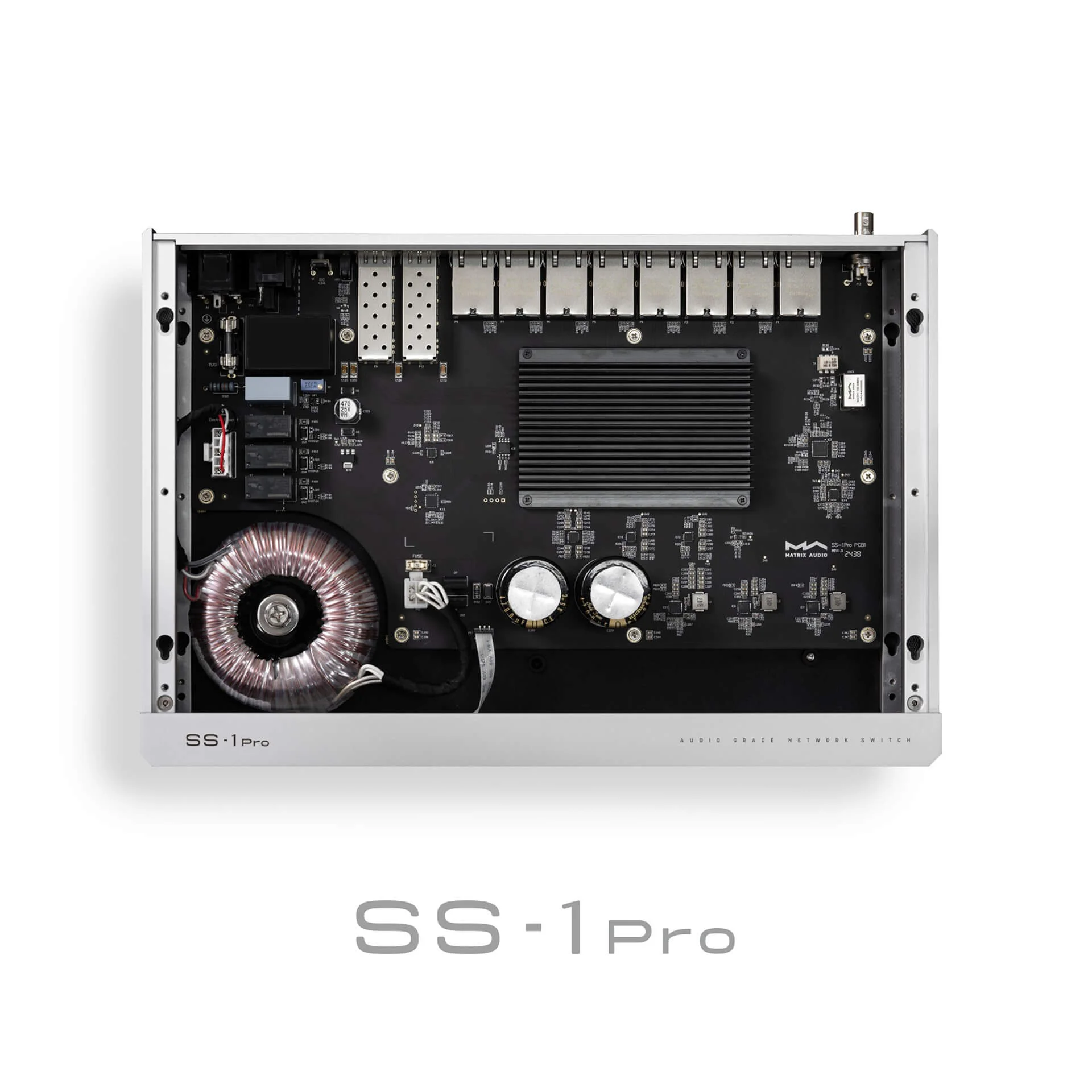

Специальный тороидальный трансформатор с о-образным сердечником в сочетании с высокоскоростными диодами Шоттки и фильтрующими конденсаторами аудиокласса емкостью около 10 000 мкФ формирует первый каскад питания Matrix Audio SS-1 PRO. До 6 сверхмалошумящих линейных источников питания LDO обеспечивают чистое питание для тактовой системы и основной микросхемы управления устройства. Большой пассивный радиатор для основной микросхемы управления обеспечивает ее работу без создания шума. Прецизионно обработанный алюминиевый корпус с ЧПУ включает новый язык дизайна Matrix Audio. Благодаря усиленному стальному основанию устройство прочное и устойчивое. Устройство поставляется с четырьмя изолирующими ножками по умолчанию, но вы можете легко заменить их на три в соответствии с вашими требованиями к настройке и размещению.
Отключаемые светодиодные индикаторы
Светодиодную индикацию состояния Ethernet-портов можно отключать кнопкой на задней панели, чтобы не мешала при прослушивании музыки в темноте или при слабом освещении.
Прецизионная адаптивная конструкция корпуса
Алюминиевый корпус воплощает новый язык дизайна Matrix Audio. Усиленное стальное основание придаёт устройству прочность и устойчивость. Корпус имеет четыре изолирующие опоры, но вы можете использовать лишь три из них – в зависимости от требований к настройке и размещению устройства.
Комплектация:
- сетевой коммутатор;
- кабель питания;
- документация.
