TEAC получил награду Japan VGP Award (The Visual Grand Prix Awards) 2022.
TEAC UD-505-X это обновление предыдущей модели UD-505 В устройстве в качестве чипов цифро-аналоговх преобразователей трудятся чипы SABRE ESS9038 Q2M. На каждый канал приходится по одному такому чипу, поддерживающему PCM (до 32 бит/768 кГц) и DSD (до 22.5 МГц) в нативном режиме. В устройстве реализованы два тактовых генератора для сигналов, кратных частотам 44.1 и 48 кГц, а через порт BNC доступно подключение внешнего клока (10 МГц) с целью понижения джиттера. Для PCM можно использовать один из пяти отключаемых цифровых фильтров, а для DSD-потока имеются два фильтра на выбор. ЦАП сохранил функцию апсемплинга повышающего разрешение PCM до 32 бит/384 кГц и переводящим PCM в DSD (до 24.5 МГц) на лету.

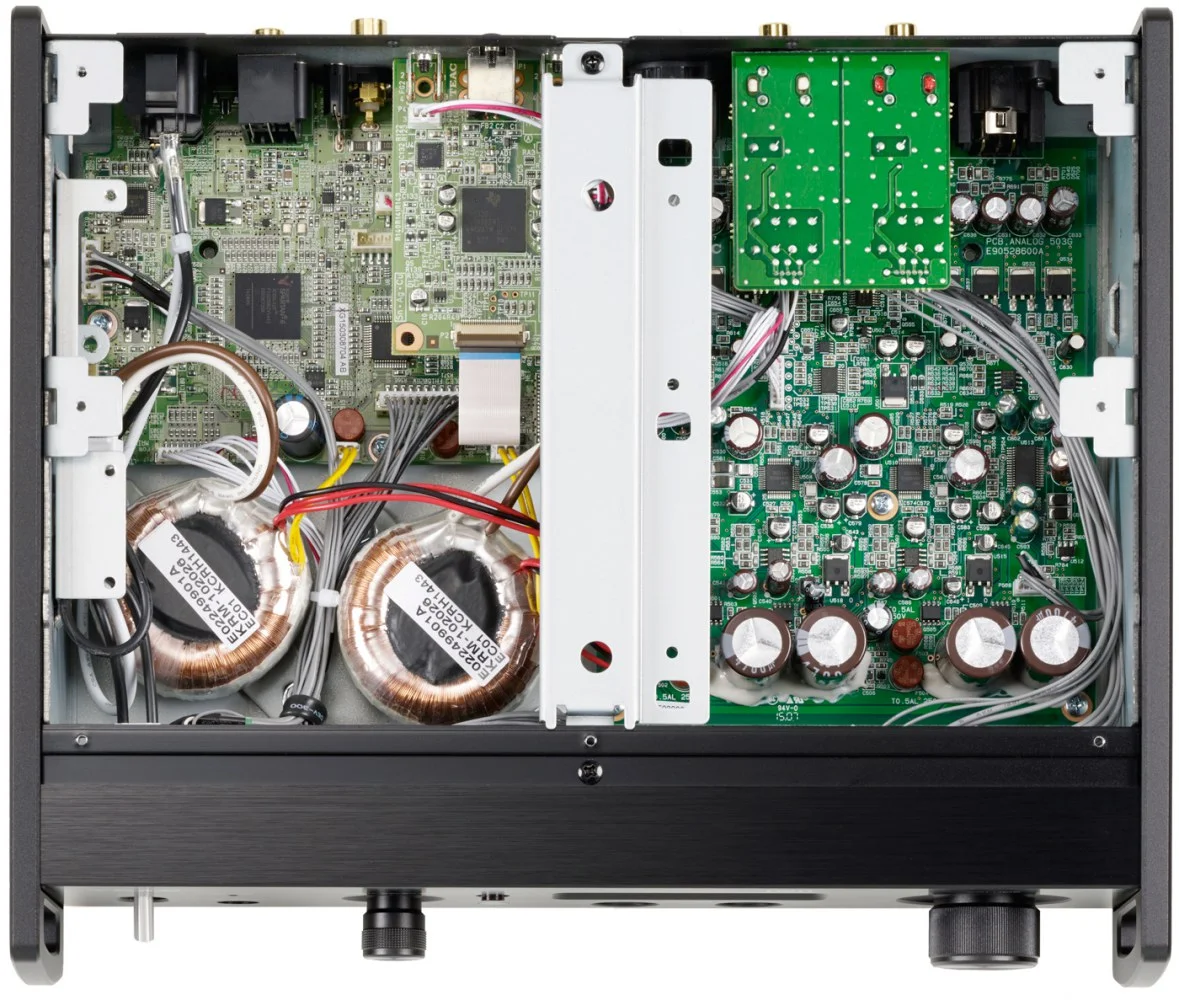

Балансная схемотехника модели соответствует принципу «двойного моно». Каждый канал получает питание от отдельного тороидального трансформатора, а цифровой изолятор защищает аналоговые цепи от проникновения шумов, генерируемых цифровыми источниками сигнала и прочими контурами. В аналоговой секции установлены четыре буферных дискретных сильноточных усилительных каскада (технология TEAC-HCLD2), гарантирующих широкий динамический диапазон. Два из них используются для балансного выхода, а остальные два — для RCA-выхода. Модель имеет высокоточный пошаговый регулятор громкости TEAC-QVCS, изменяющий напряжение на линейном выходе, а также участвующий в настройке уровня громкости встроенного HCLD-усилителя для наушников. Для наушников имеются два 6.3 мм гнезда и 4.4 мм 5-контактный балансный разъем Pentaconn. При симметричном подключении используется активное заземление, подавляющее шумы, создаваемые блоком питания.
Модель TEAC UD-505-X оснащена Bluetooth-модулем, поддерживающим кодеки LDAC и aptX HD, позволяющие получить звучание, близкое по качеству к Hi-Res-форматам.

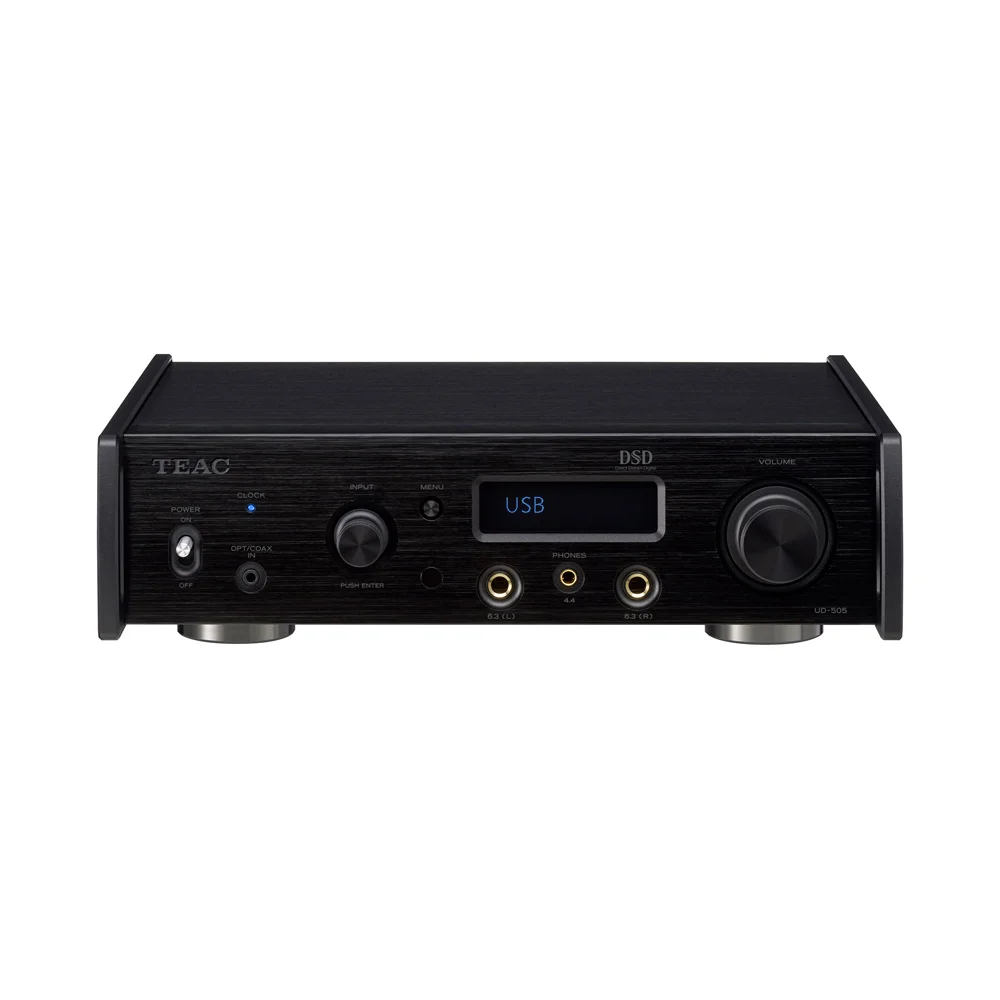

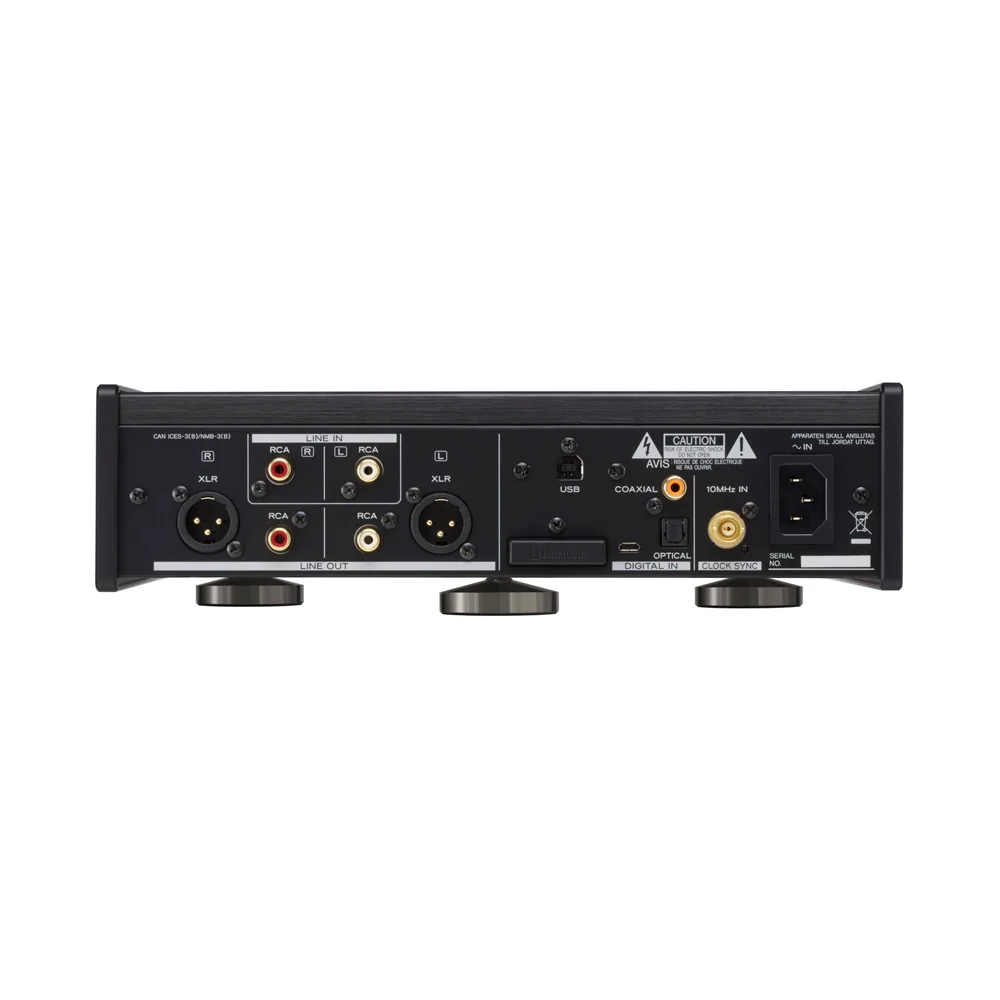

Алюминиевый корпус ЦАПа отличается приятным функциональным дизайном. Толстые боковины имеют миниатюрные ручки, как в рэковой аппаратуре, а три опорные ножки оснащаются шипами-конусами и подпятниками для виброразвязки с установочной поверхностью. На фасаде помимо трех гнезд для наушников находится совмещенный 3.5 мм оптический/коаксиальный вход. На тыльной стороне имеются балансный и небалансный выходы, аналоговый вход RCA, а также коаксиальный и оптический входы, BNC для внешнего клока и USB-порт для подключения к компьютеру, в котором реализована технология "Bulk Pet".
Такая технология имеет четыре режима и гарантирует более стабильную и равномерную передачу данных между компьютером и TEAC UD-505-X по сравнению с обычным асинхронным способом, что особенно актуально при трансляции Hi-Res-аудио. В итоге нагрузка на оба устройства выравнивается, что положительно отражается на качестве звучания.
Новая схема буферной секции усилителя для наушников
Схема позволяет одновременное подключения двух наушников по балансу к разъему 4.4 мм и 6.3 мм, или двух наушников к разъемам 6.3 мм.
Особенности:
- балансная топология схем - двойное моно;
- по одному чипу SABRE ESS 9038 Q2M на канал;
- поддержка форматов: PCM (до 32 бит/768 кГц) и DSD (до 22.5 МГц);
- Bluetooth с поддержкой кодеков LDAC, aptX-HD, AAC и SBC;
- апсемплер до 384 мГц;
- пять цифровых фильтров для PCM;
- 2 фильтра для DSD;
- возможность подключения внешнего клока;
- 4 буферных усилительных каскада HCLD2;
- усилитель для наушников с тремя выходами, включая 4.4 мм балансный разъем Pentaconn;
- антирезонансные ножки.
- позолоченный BNC для подключения клока;
- выходная мощность: 2 x 700 мВт при нагрузке 32 Ом (балансное подключение);
- выходная мощность: 2 x 500 мВт при нагрузке 32 Ом (не балансное подключение);
Комплектация:
- цап UD-505-X;

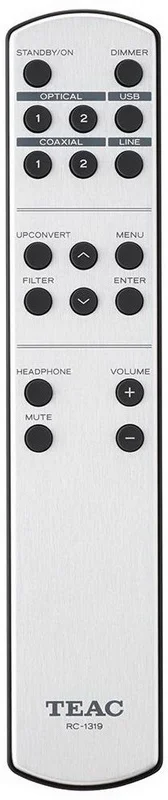

- пульт ду;
- кабель питания;
- документация.
